KMG系列磨機起動控制柜，是專為磨機配套的起動控制設備，保證磨機在重載下具有良好的起動性能，適用于10(6)KV、1600KW及以下的磨機在重載下不可逆起動控制及保護之用。對于不同規格的磨機，應根據其配用電動機的功率選擇相應規格的磨機起動控制柜。

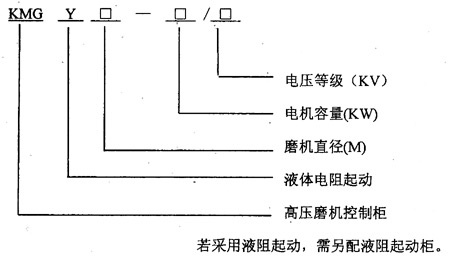

二、規格型號說明

三、使用環境條件
    1．戶內使用，海拔高度不超過1000米；
    2．環境溫度不高于+40℃，不低于一20℃；
    3．空氣相對濕度不大于85％；
    4．無導電塵埃及腐蝕金屬和破壞絕緣的氣體的場所
    5．周圍沒有易燃易爆等危險物品的場所；
    6．無劇烈震動及垂直傾斜不超過5‘的場所；
四、技術條件
    1、電動機額定電壓為10(6)KV，電源頻率50Hz，容量不超過1600KW；
    2、起動時，電機起動電流Iq≤1．3Ie(額定電流)，根據液體變阻器熱容量的大小可連續起動3一10次，詳見液阻柜使用說明書。
五、工作原理

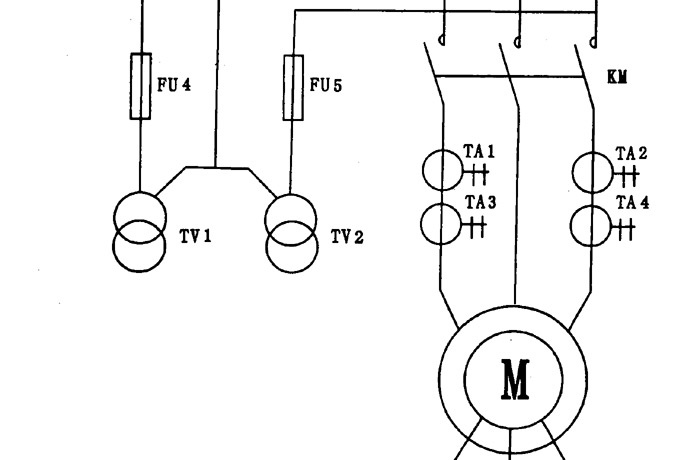

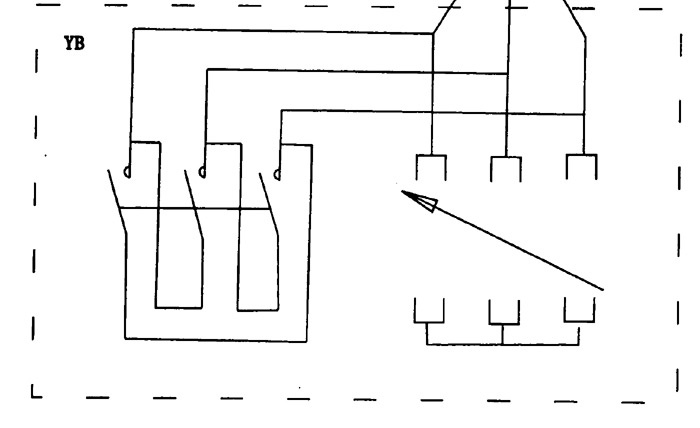

    本控制柜主回路采用高壓真空接觸器作為主開關，操作簡單，便于維修；轉子回路采用液體變阻作為起動設備，起動性能好，電流沖擊小，能實現磨機在重載下平滑起動。
    1、控制柜設有本機／集中控制轉換開關SAl，既能實現機旁就地控制，又能實現中央控制室集中控制，既靈活方便，又能便于實現自動化管理；
    2、與稀油站及主減速機的連鎖控制有效地保證了磨機的安全運轉；若有各種不正常情況及時報警，并根據故障的部位及程度斷開主回路，從而避免故障的進一步擴大，將損失減少到最低限
度；
    3、設有高壓電壓及電流表，能實時監測高壓電動機的電壓和電流；裝有測量電能的三相有功電度表，對用電量進行計量，方便生產管理；

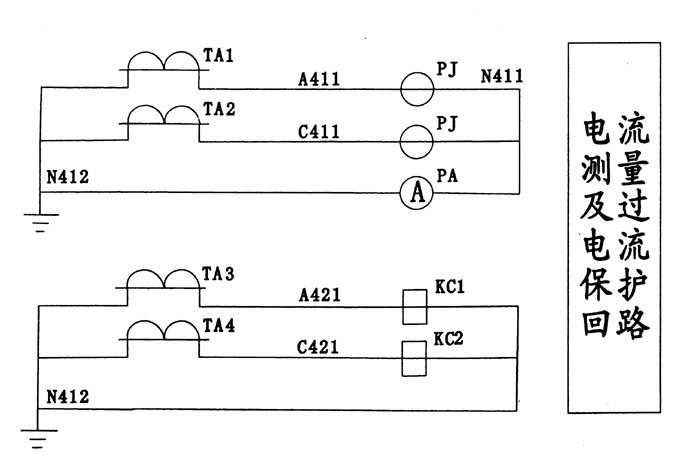

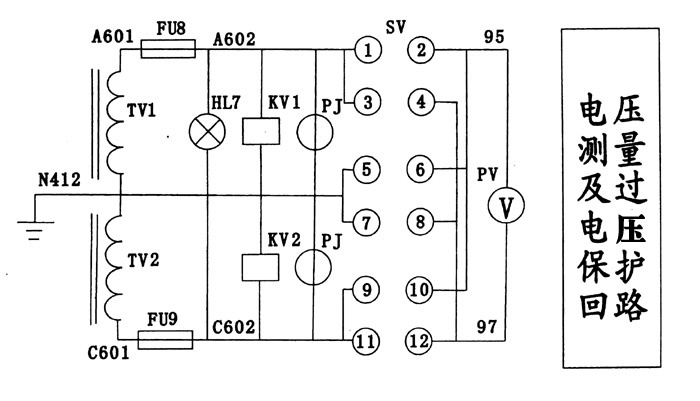

    4、裝有反時限過電流繼電器組成的過載保護及電壓繼電器和時間繼電器組成的欠電壓保護和速斷保護裝置。

六、安裝、調試
    根據現場的實際情況，放置好高壓開關柜體和液體變阻器柜，檢查無誤后，接通控制電源，即可進行試車。
    1、首先進行參數整定：①調整時間繼電器KT為3秒左右為70；⑧過電流繼電器KCl、KC2按以下原則進行整定：
  (1)動作電流整定：

式中：
I——繼電器動作電流
Kk——可靠系數，對反時限繼電器保護取1．2
Kjx—接線系數，對兩相兩繼電器式接線為1
Kf——返回系數，對反時限繼電器為0．8—0．85
Ki——電流互感器變流比
Ie——電動機定子額定電流
 (2)動作時間整定：
并根據原理圖及接線圖接好線 ②欠電壓繼電器KVIKV2調整
    進載保護時間應大于電動機的起動時間另一方面該時間不應超過過電流通過電動機的允許時間，一般前一數值較后者小許多，若電動機動時間為8—12秒，KCl、KC2相應可按12—15秒整定。當發生短路故障時，KCI、KC2的速斷觸點將瞬時延時接通，控制回路斷電，以防止高壓真空接觸器因斷開過大的短路電流而損壞，速斷電流動作倍數應在3—5倍之間。    2、斷開高壓隔離開關QS，接通高壓開關柜的控制電源，將本機／集中控制開關SAl置于本機控制位置，電源指示燈亮HLl亮，將報警開關SA2置于試響位置；這時應聽到報警電鈴的聲響，然后將SA2置于報警位置：短接端子排上的03、19號線，按下起動按鈕SB2，高壓真空接觸器KM吸合，起指示燈亮，3秒左右后KM自動斷開，電鈴報警，欠電壓指示燈亮，說明控制回路及欠電壓報警回路工作正常；將時間繼電器KT拆掉，接通液阻柜電源，液體變阻器復位，允許起動指示燈亮，按下起動按鈕SB2，KM吸合，起指示燈HL5亮，液阻柜開始起動，起動完畢，運行指示燈HL6亮，說明整個控制回路運行正常。稍后，按停止按鈕SB3，KM斷開，液阻柜復位；拆除端子排上的短線，試車完成。
    3、整個系統全部完成，具備整體試車條件后，即可全部聯機試運轉，若此時按起動按鈕無效，則檢查各個連鎖允許磨機起動信號是否正常，若不正常，請檢查處理；若起動正常，注意觀察起動電流的大小，若啟動電流太大，超過1．5倍的額定電流，則適當增加液體電阻的阻值，相反，若小于1．2倍的額定電流，則適當減小液體電阻的阻值；如果起動后馬上自動停止，請檢查是否各個連鎖故障信號有誤。根據要求空車試車完成以后,即可負載進行試車，在試車的整個過程中，一定要隨時注意電機電流的變化情況。
七、訂貨須知
    訂貨時應提供如下數據，
    1、電動機的規格型號、電壓等級、容量、定子電流以及轉子最大短路電流；
    2、磨機的規格、型號；
    3、采用頻敏還是液阻起動；
    4、定貨數量。
附錄1、控制柜外形及安裝尺寸圖

附錄2、控制柜電氣原理圖
附錄3、控制柜元件表
附錄4、控制柜接線圖
